本刊讯： “消除有色烟羽暨电厂废水零排放技术交流会”于9月13～14日在山西省大同市召开。本次会议由中国节能协会热电产业联盟、山东省热电设计院、电力圈平台联合主办。来自国内热电联产企业、燃煤电厂企业和供热公司的60余位代表与来自电力（热工）研究院和电厂环保设备生产企业的近30位工程师齐聚一堂，共同交流消除有色烟羽和电厂废水零排放相关技术，为大同实现碧水蓝天献计献策。
从黑三甲到新三亚
唐贞观三年，唐太宗下诏设置云中都督府以加强对北方各外族的防控，自此云中即成为了当下大同的前称。大同是山西省的第二大城市，也是山西省的副中心城市，素有“凤凰城”和“中国煤都”的别称。十年前大同给世人的印象只有黑色，随着去煤政策的出台，大同市环境获得了巨大的改善，取得了翻天覆地的变化，曾经的黑三甲正逐步转化成今天的新三亚。原址复建的城墙气势恢宏，蓝天白云在秋日下璀璨生辉，云中路旁的护城河碧波荡漾，道路上再也看不到拉煤飞驰的大卡车，城市间也仅剩为数不多的锅炉烟囱。
城市环境改善使当地百姓生活发生了天翻地覆的改变，云冈石窟更是成为一张靓丽的城市名片。但是每到冬季来临，大烟囱冒出的白烟、灰烟成为对环境的困扰，有什么方法消除冒白烟的问题成为业内人士亟需解决的问题。
什么是有色烟羽？
烟羽又称烟云(smoke cloud)、烟流(smoke plume)，是从烟囱中连续排放到大气中的烟气流，外形呈羽毛状，因而得名。烟羽可被看作是由无数个时间间隔为无限短暂的、依次排放的烟团所组成，烟团各部分的运动速率不同，因而其外形也千变万化。不同的烟羽形状表示污染物浓度的空间分布不同。它与大气湍流、大气稳定度、地形地物、排放参数等有密切的关系。燃煤电厂烟气经烟囱排入大气，因天空背景色和天空光照、观察角度等原因，视觉上通常为白色、灰色、蓝色等。
据国电环境保护研究院的孙尊强高级工程师介绍，我国大部分烟气脱硫采用湿法脱硫工艺，尤其是石灰石-石膏法工艺。这种工艺可以使烟温降低到 45-55℃，这些低温饱和湿烟气，直接经烟囱进入大气环境，遇冷凝结成微小液滴，产生“白色烟羽”，俗称“大白烟”、“白龙”。
随着大气污染防治工作的推进，天津、上海、河北、河南、山东、浙江等多个省份陆续发布了燃煤电厂大气污染物防控的地方标准，无一例外的将“超低排放”写入了排放限值。浙江省颁布的强制性地方环保标准《燃煤电厂大气污染物排放标准》中要求“位于城市主城区及环境空气敏感区的燃煤发电锅炉，应采取烟温控制及其他有效措施消除石膏雨、有色烟羽等现象”。 即通过采取相应技术降低烟气排放温度和含湿量，收集烟气中过饱和水蒸汽中水分，减少烟气中可溶性盐、硫酸雾、有机物等可凝结颗粒物的排放。
消除有色烟羽暨电厂废水零排放技术交流会于9月13～14日在山西省大同市召开。“有色烟羽及石膏雨的形成原因是什么，是否需要消除，如何消除? 脱硫废水如何实现零排放”等问题成为会议交流讨论的重点。
“白色烟羽”的影响因素
北京华德创业环保设备有限公司副总经理王龙龙介绍，湿法脱硫过程中，脱硫浆液与高温烟气接触，一方面水分蒸发、增加烟气含湿量，另一方面，烟气温度降低，烟气携带水蒸气的能力降低。烟气达到饱和状态后，会携带部分小液滴。携带小液滴的饱和湿烟气经过除雾器除去部分液滴后排入大气，由于环境温度比烟气温度低，饱和湿烟气中的水分凝结小液滴、形成白色烟羽。环境温度越低、环境湿度越大、白色烟羽越长。
将脱硫后的 45-55℃烟气加温到 70-80℃，可以消除白色烟羽。加热温度与环境温度、环境湿度、脱硫出口湿烟气温度有关。在环境温度相同情况下，低温湿烟气只需要加热到较低的温度，就能消除白色烟羽。按照这个规律，可以采用“先冷凝再加热”的方法：即用凝结水先对脱硫后的湿烟气降温、再用管式气时，回收了大量凝结水，由于冷凝后的湿烟气需要加热的温度降低，减少了能耗（水析出后湿烟气的定压比热降低）。
采用湿法脱硫工艺的燃煤机组烟囱出口容易形成“白色烟羽”，直接加热法虽然能够消除“白色烟羽”，但会增加机组的运营能耗。采用“先冷凝再加热的工艺”，是治理白色烟羽的有效节能措施。
北京华德创业环保设备有限公司成立于2003年，总部设在北京。是一家专业从事环保技术、设备技术研发和工程设计承包的高新技术企业。主营业务涉及工业烟气脱硫系统、磨机提产优化系统、尾矿膏体充填系统、管道及矿浆输送系统、高效节能水垢处理系统等多项自主环保技术和产品，业务领域涵盖电力、矿山、冶金、煤炭、化工、机械制造等多个行业。该公司的HDC一体化处理装置在脱硫废水处理和烟气消白工程中赢得国电集团、大唐集团、华电集团、华能集团、神华集团、华润电力、中电投等各大能源投资企业的赞誉。
消除“白色烟羽”的技术路线

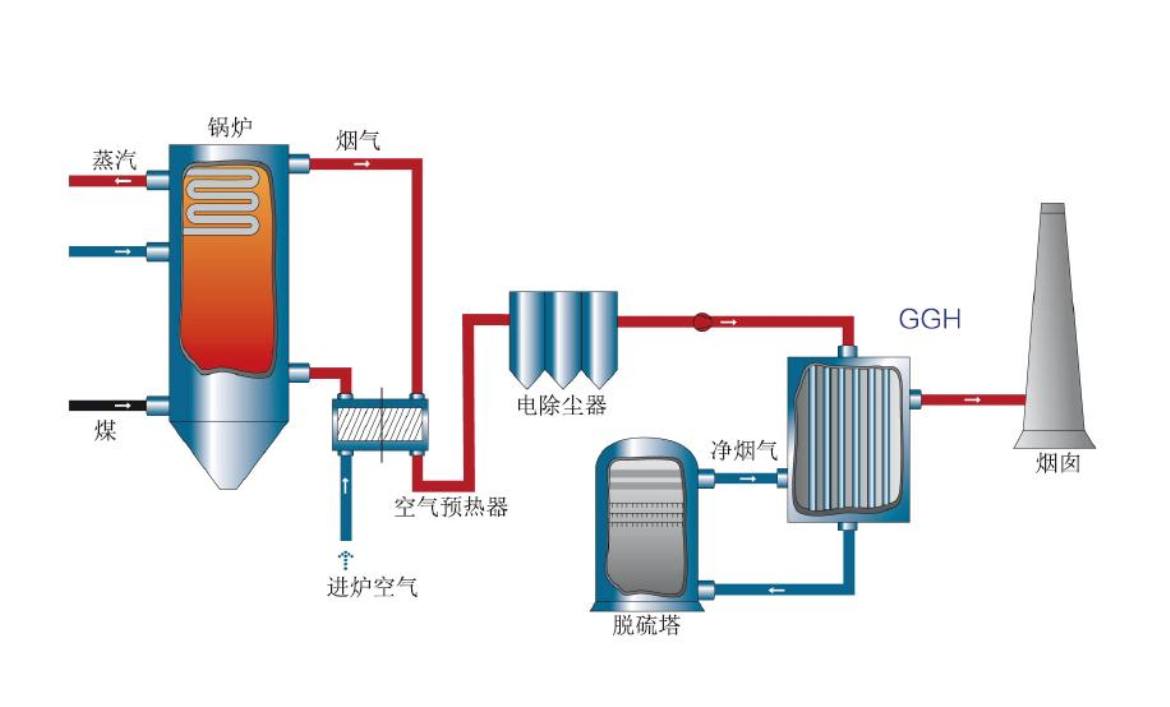

电站管式气气换热器 PGGH
此次参会的烟气治理设备商沃斯坦热力技术（北京）有限公司就是致力于消白技术研发和产品生产销售的集团型企业。沃斯坦工程技术有限公司（Wallstein Ing. GmbH.）创建于1989年，总部位于德国，致力于提供适用于各种烟气环境的换热系统研发、设计、制造和成套服务。在中国北京设有销售和研发中心，并在天津建立了亚太地区烟气换热器系统生产基地。该公司的主打技术氟塑料烟气换热和防腐产品，适用于各种强腐蚀性烟气应用环境，具有零腐蚀、零泄漏等优异性能。电站管式气气换热器 PGGH（Power GGH）即电力GGH，可以提高烟囱出口的排烟温度，抬升烟气排放高度，降低污染物的落地浓度，可以将湿烟气变成干烟气，减少烟尘污染。
大唐陕西发电有限公司渭河热电厂(2×300MW)工程，改用氟塑料GGH烟气换热器后，杜绝了原烟气向净烟气侧的泄露，提高脱硫效率，减少对环境的污染。由于净烟气温升在80℃以上，使得原来的饱和湿蒸汽有了较大的过热度，能保证净烟气在烟囱内的自拔力，避免了“湿烟囱”排放对烟囱造成的腐蚀伤害，降低了烟囱的维护保养费用，对延长烟囱的使用寿命有很大帮助。电厂烟囱不冒白烟，提升了电厂的公众视觉形象，这也为其他人口密集城市周边电厂提供了可参考借鉴的经验。渭河GGH项目作为国内第一台300MW火电厂氟塑料GGH应用项目，对于陕西省及其他同样适用于安装氟塑料GGH的地区具有标志性示范效应。

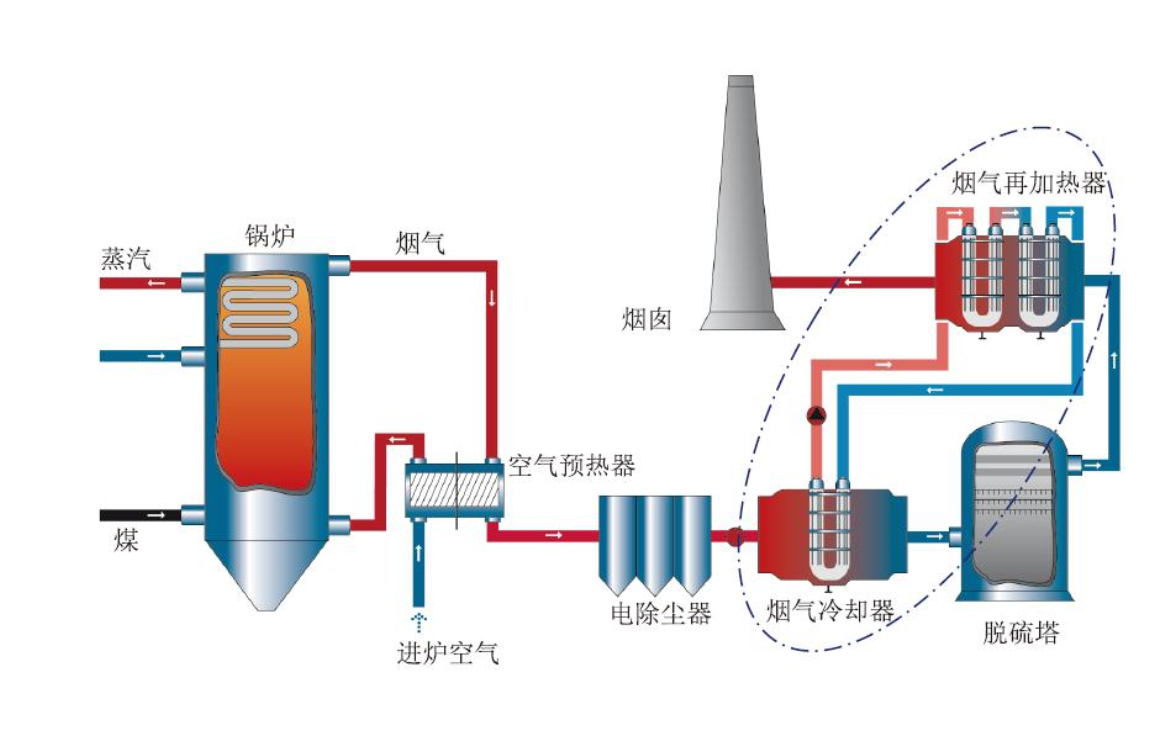

电站水媒式换热系统 MGGH
MGGH（Media GGH）利用水作为媒介，通过水循环方式将脱硫前高温烟气的热量吸收，用于加热脱硫后的净烟气，提升净烟气的温度，提高烟气排放的抬升高度，降低污染物的落地浓度，实现GGH的所有功能。
MGGH系统由烟气冷却器Flue Gas Cooler和烟气再热器Flue Gas Reheater两部分换热器组成，配有循环水泵和相应的水管路。系统中还配备稳压、加药、补水装置，可确保系统安全稳定运行。
由于采用水媒换热方式，烟气冷却器和烟气再热器的设备体型较小，并且可以分开布置，整个系统节约空间，布置灵活，特别适合于老机组改造应用。
据会议演讲嘉宾北京兴晟科技有限公司副总工程师裴迪介绍，该公司成立于2009年，与清华大学、天津大学、华北电力大学、山东大学、美国斯坦福大学等科研院校建立了密切的研发合作关系，在天津大学合建有实验室。与各个发电集团建立良好的合作关系。公司与华电集团合资成立的天津华电科工环保技术有限公司，截止2016年底已经完成50多个湿除工程项目。
近几年来，公司致力于节能环保方面技术研发、环保成套设备生产及工程承包，取得了100多项专利技术，其中TAPC-三区相变凝聚节能减排技术、相变冷凝烟羽治理技术、XCEC—耦合/悬浮蒸发浓缩器（脱硫废水零排放技术）、脱硫塔除雾器冲洗水回收系统、双区多效湿式电除尘及其阴极线、锅炉烟气余热多级回收提效协同减排技术系统等均属于相关领域重大技术突破，并已应用于工程实际中，凸显出了巨大的技术经济及环保价值，得到了发电行业、环保部门和有关科研机构的高度评价，上海市已经将公司开发并应用的冷凝再加热烟羽治理技术列入“石膏雨和有色烟羽治理免测试技术路线”。
基于烟气余热深度回收的消白技术
烟气余热深度回收技术包括天然气烟气余热深度回收和燃煤锅炉烟气深度降污余热回收。天然气锅炉供热及燃气电厂发电，受热网回水温度高的限制，锅炉排烟温度很难降低，造成了天然气的能源利用率低，供热成本高并出现冒白烟现象，影响城市景观，而排烟中的水蒸气含有大量汽化潜热。天然气经燃气锅炉燃烧后，产生的烟气，进入烟气余热深度回收机组，深度回收烟气中的热量使排烟温度大幅度降低，减少烟气中NOx、SO2等污染物排放，消除冒白烟现象。回收的热量用于加热热网回水或直接供热，可大幅度提高天然气能源利用效率，降低供热成本。
燃煤锅炉排出的烟气经脱硫后排烟温度约52℃，烟气中携带大量的水蒸汽，但成分复杂、腐蚀性强、存在众多回收技术瓶颈问题，燃煤锅炉燃烧产生的烟气经湿法脱硫后进入换热器，深度回收烟气中的潜热与显热并降低污染物的排放，使燃煤锅炉排烟温度降至30℃以下，同时减少烟气中粉尘、NOx、SO2等污染物排放，消除冒白烟现象。回收的热量用于加热热网回水或直供，提高燃煤锅炉效率10%以上，机组夏季可以制冷，实现一机两用。
武汉锅炉集团有限公司强势回归
武汉锅炉集团有限公司是我国四大锅炉制造集团之一，在沉寂十年后以崭新的面貌重新亮相，成为本次会议的亮点。“武锅”前身为武汉锅炉厂，始建于1954年。1998年在深交所上市，注册资本为297，000，000元。2007年8月，阿尔斯通完成了对武锅51%的国有股权收购，在2009年建成的武锅新厂成为了阿尔斯通全球最大的锅炉制造基地，以服务于国内外市场。此次武汉锅炉集团有限公司重新回归国内锅炉市场，为与会者带来了《宽负荷脱硝技术路线选择和技术要点》和《武汉锅炉集团高效节能环保技术之低低温省煤器和生物质气化耦合技术》两个精彩发言，该公司市场总监芦红敬先生还就火电厂脱硝氨逃逸控制问题进行了详尽的论述，现场电厂代表收益匪浅。
山东省热电设计院杨志伟副总工程师、西安热工院苏州分院梁俊杰高级工程师、哈尔滨锅炉厂李小宇处长、大唐云冈电厂王占义副总工程师、武汉锅炉集团有限公司主任工程师穆伟等嘉宾均应邀发表了主题演讲。
在会议结束前，与会代表还就相关问题进行了热烈的交流互动，代表踊跃发言提问，与会专家一一解答，现场气氛十分热烈。
会后40余名代表驱车付大唐大同云冈热电厂进行参观考察，得到厂方的热情接待。厂区整洁有序的生产秩序得到大家的一直好评。
消除有色烟羽的根本是烟气深度综合治理
本次会议对造成有色烟羽的相关产业和成因进行了深度分析，对消除有色烟羽的技术路线和相关产品进行了广泛深入的交流，对电厂废水零排放技术、脱硝技术、低低温省煤器等技术设备进行了交流。与会代表一致表示，积极响应国家推行的工业生产环境保护要求，通过技术手段并加强运行管理实现电厂超低排放、超低能耗的目标。
活动主办单位中国节能协会热电产业联盟副秘书长张齐介绍，联盟将根据地方环保工作趋势，配合地方政府在相关领域召集业内专家和企事业单位共同推动我国大气污染防治工作进程。10月17日还将在海南博鳌亚洲论坛国际会议中心召开的2018博鳌新型城镇化发展大会上承办城镇清洁供热分论坛，就城镇供热相关课题进行研讨和交流。希望通过这些活动提高行业对节能减排工作的重视程度，为实现绿色发展的宏伟目标贡献力量。
